乐泰3615贴片红胶具有优良的抗潮性,并且对封装在低应力注塑件内的SMT元件粘结力出色。Loctite帖片胶是一种单组分针筒式点胶的环氧胶粘剂,在加热条件下可快速固化。

典型用途：

在波峰焊之前将 SMD 元件粘接在印刷电路板上。尤其适用在要求胶点形状高，抗潮性好，湿强度高，并且对难粘材料具有出色粘结强度的场合。

固化前典型特性

典型

值 范围

化学类型 环氧树脂

外观 暗红色凝胶

比重@25°C 1.2

屈服值 @25°C, Pa 300 200 - 600

卡森粘度 @ 25°C, Pa.s 5 2 - 10

颗粒尺寸(mm) 14 <150

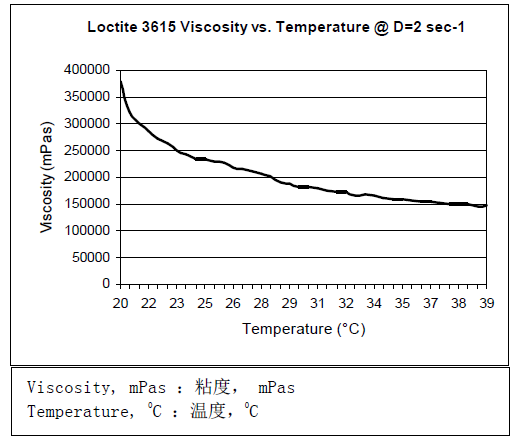

温度粘度曲线

上图所示是使用 Haake 转子粘度计 PK100, M10/PK12°Cone，在剪切速度为 2secs-1 的条件下测得的典型温度-粘度曲线，它代表了点胶嘴处的剪切速率。提高储胶舱或点胶嘴处的温度在30°C~38°C 的范围内，可以改善高速点胶状态下的点胶特性。

典型固化特性

适宜的固化条件是在 100°C 以上的温度下加热(一般在125°C 下加热90 秒，或者在150°C 下加热60秒)。固化速度及其最终强度与在固化温度下固化的时间长短有直接关系。

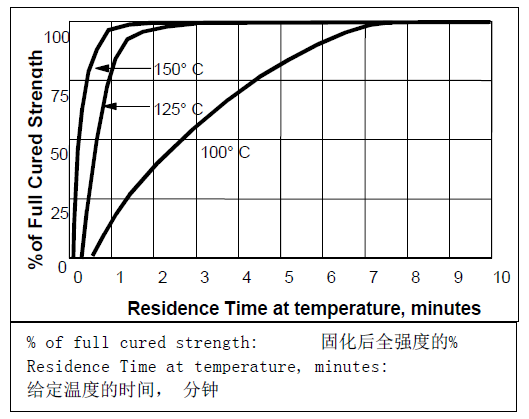

下图中的曲线表示在不同温度和时间下所达到的扭转强度。这里的时间是指从胶粘剂达到固化温度算起。实际上，整个加热时间要比图中标的长一些，因为有一段预热时间。时间较长，温度较低的固化条件与快速高温固化相比，具有更佳的粘结强度。强度值是在1206 电容器上,22°C 下, 根据IPCSM817,(2.4.42)测得的。
